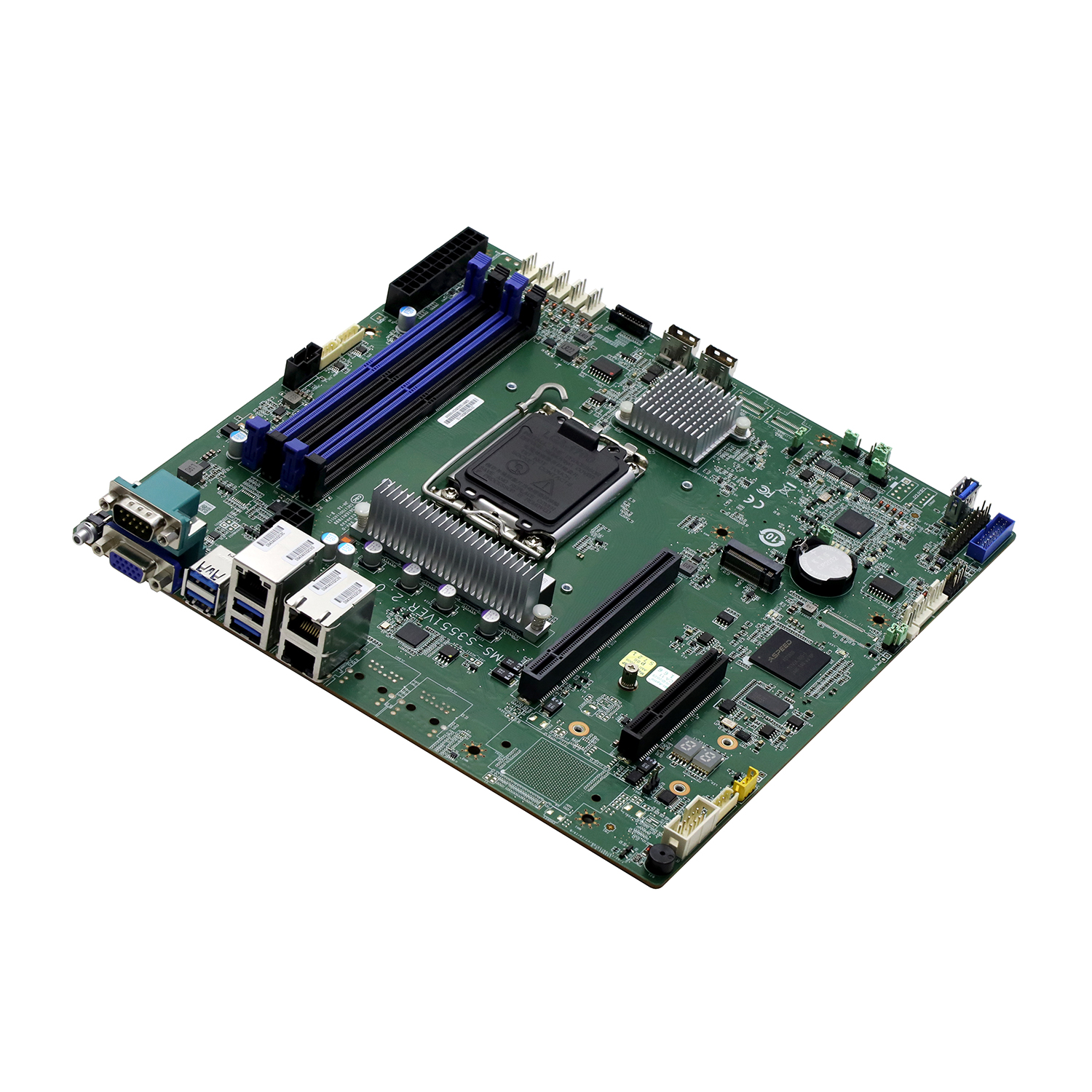

Материнская плата MSI D1500 (D1500GB2N-1G) MB Socket1700, MATX, iC262 (D-Sub, 2GNIC) 4DDR5, PCIx16, PCIx8, M.2, 8 SATA, oem
Название продукта
MB Socket1700, MATX, iC262 (D-Sub, 2GNIC) MSI D1500, 4DDR5, PCIx16, PCIx8, M.2, 8 SATA, oem
Аудио
7.1-канальный HDA кодек
Сеть
2х 1 Гбит/с. сетевой контроллер Intel 1210-AT
Чипсет
Intel C262
Поддерживаемые процессоры
Intel Xeon E-2400, Pentium G7400/G7400T под сокет 1700
Память
4x DIMM DDR5 4800/3600 МГц
ECC/non-ЕСС модули ОЗУ
Макс. расширение до 128 ГБ
ECC/non-ЕСС модули ОЗУ
Макс. расширение до 128 ГБ
Набор слотов
1x PCIe 5.0 x16 (PCIE_2: Gen 5.0 x16)
1x PCIe 4.0 x8 (PCIE_1: Gen 4.0 x4)
1x PCIe 4.0 x8 (PCIE_1: Gen 4.0 x4)
Поддержка накопителей
1x M.2 M-Key PCIe 4.0 x4, 22110/ 2280
2x Коннекторы Slimline SAS 4i (4x SATA 3.0 или 1 x NVMe (PCIe 4.0 x4))
2x Коннекторы Slimline SAS 4i (4x SATA 3.0 или 1 x NVMe (PCIe 4.0 x4))
Видео
AST2600 BMC
Набор портов задней панели
4x USB 3.2 Gen 1 Type-A
2x GbE RJ45 LAN
1x GbE RJ45 LAN (Mgmt.)
1x COM
1x VGA
1x Кнопка UID LED
2x GbE RJ45 LAN
1x GbE RJ45 LAN (Mgmt.)
1x COM
1x VGA
1x Кнопка UID LED
Набор внутренних коннекторов
1x разъем для USB 3.2 Gen 1
1x USB 2.0 Type-A
1х разъем для передней панели
1х разъем SPI TPM
1х разъем для COM-порта
1х разъем GPIO
1х разъем PMBus
3х разъема I2C
1х разъем IPMB
1х разъем для датчика вскрытия корпуса
7x 4-контактных разъемов для системных ШИМ-вентиляторов
1x 24-контактный основной разъем питания
1x 8-контактный разъем питания 12 В
1x 4-контактный разъем питания
1x перемычка включения питания CPLD
1x перемычка сброса CMOS
1x перемычка сброса пароля
2x перемычки выбора SATA и NVMe
1x перемычка переключения SPI
1x USB 2.0 Type-A
1х разъем для передней панели
1х разъем SPI TPM
1х разъем для COM-порта
1х разъем GPIO
1х разъем PMBus
3х разъема I2C
1х разъем IPMB
1х разъем для датчика вскрытия корпуса
7x 4-контактных разъемов для системных ШИМ-вентиляторов
1x 24-контактный основной разъем питания
1x 8-контактный разъем питания 12 В
1x 4-контактный разъем питания
1x перемычка включения питания CPLD
1x перемычка сброса CMOS
1x перемычка сброса пароля
2x перемычки выбора SATA и NVMe
1x перемычка переключения SPI
Форм фактор
microATX (244 х 244 мм)
Интегрированный RAID-контроллер
Встроен в чипсет, возможно построение RAID массивов 0, 1, 5, 10 из SATA устройств
